Tipos de Cabo de Rede rj45: Qual a diferença? Qual usar? Qual a distância máxima? Descubra qual é o melhor e como escolher o cabo ideal para sua empresa

Mas afinal o que é o cabo de rede?

O cabo de rede é usado para conectar dispositivos em uma rede de computadores com fios, permitindo a troca de dados entre si. Ele é o responsável pela comunicação em rede local (LAN), seja em uma casa, escritório, empresa, indústria ou data center. A principal função do cabo de rede é transmitir e receber sinais, seja na forma de pulsos elétricos (em cabos de cobre) ou pulsos de luz (em cabos de fibra óptica), para que computadores, servidores, roteadores, impressoras e outros aparelhos possam se comunicar entre si e com a internet.

Tipos de cabos de rede

Olhando de longe, os cabos de rede parecem todos iguais mas não são, principalmente por baixo da capa. Eles possuem diferentes estruturas e contrução para aplicação em necessidades diferentes.

Tipo do condutor interno do cabo de rede Ethernet

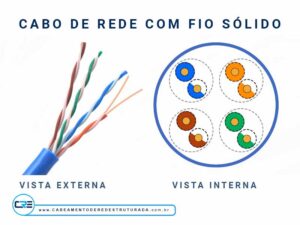

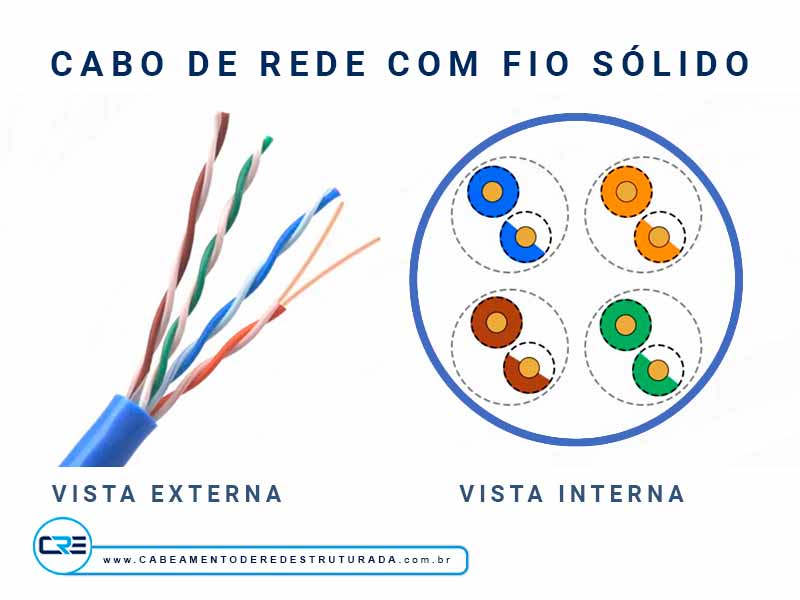

Existem dois tipos de cabos de rede, o sólido que é mais comum o uso em 99% das instalações e o cabo de rede flexível.

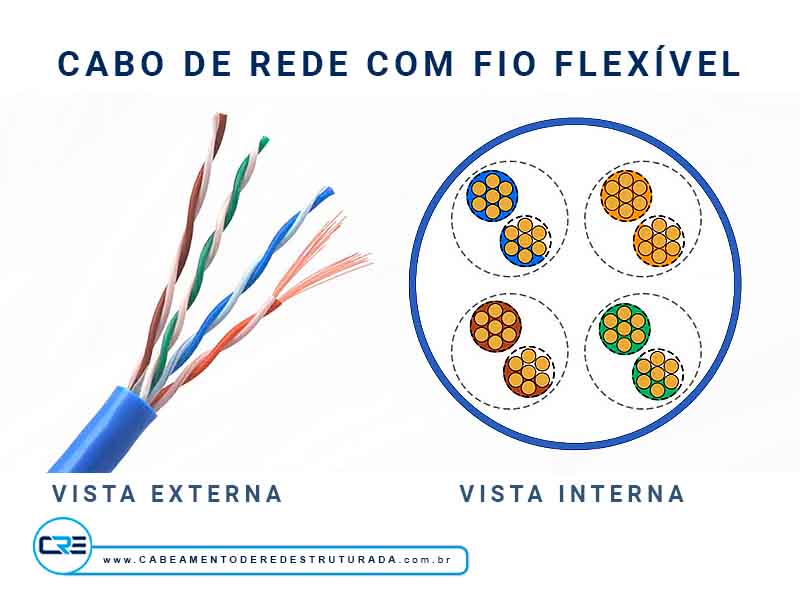

O cabo de rede flexível é mais usado na confecção de patch cords por conta da flexibilidade e facilidade de organização. Ele pode ser manuseado várias vezes sem se romper, diferente do cabo de rede com fio sólido.

Por que a utilização do cabo de rede flexível não é comum em instalações de redes de dados?

Em sistemas de cabeamento de rede estruturada, o cabo de rede flexível não é utilizado devido limitações em suas características e desempenho comparado ao cabo de rede com fio rígido. Sua estrutura flexível causa a perca de sinal em maior distância e comprimento do cabo.

Construção e estrutura dos cabos de rede LAN

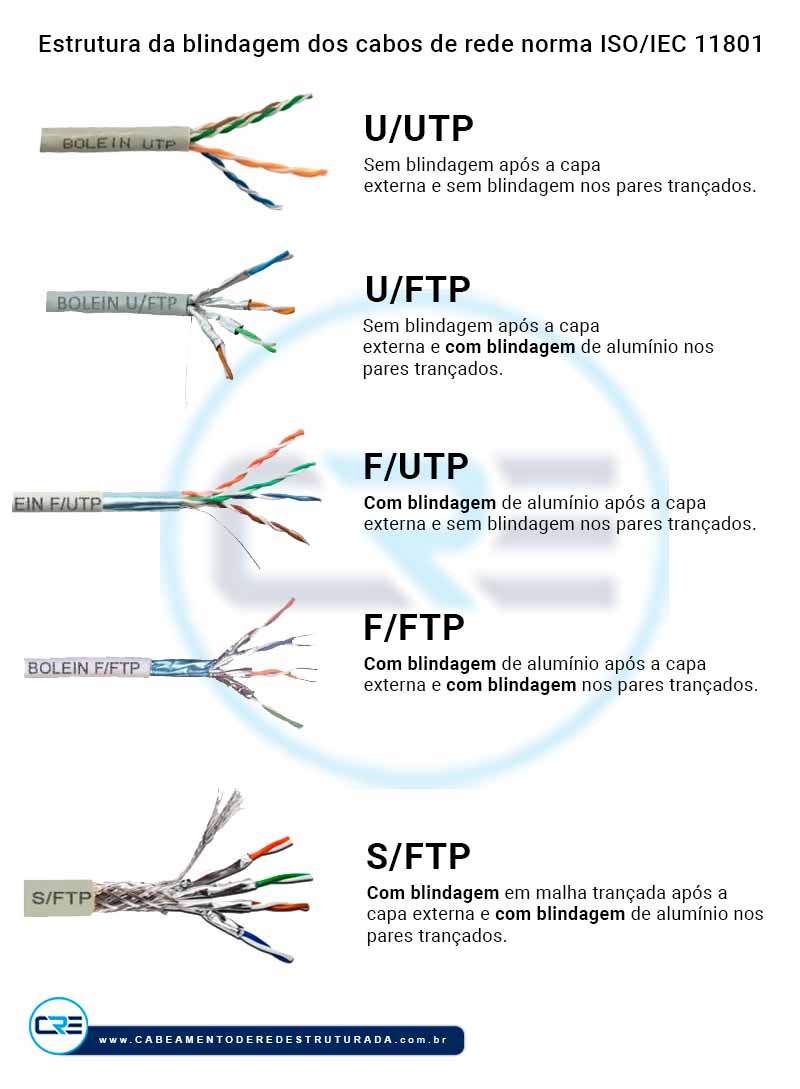

A estrutura do cabo de rede se resume em dois tipos: somente com as capas ou o cabo com diferentes tipos de blindagens. Criado pelo padrão internacional ISO/IEC 11801, define a nomenclatura para a estrutura e blindagem do cabo de rede:

• U/UTP;
• U/FTP;
• F/UTP;
• F/FTP;
• S/FTP;

A letra antes da barra U/, S/, F/ determina se o cabo possui blindagem depois da capa principal externa e qual o tipo da blindagem: U/ = sem blindagem F/ = folha de alumínio S/ = blindagem com malha trançada A letra depois da barra, determina se o par trançado possui blindagem individual que geralmente é com folha de alumínio: /U = sem blindagem /F = blindagem com folha de alumínio Veja o exemplo na imagem abaixo:

O que é cabo de rede blindado?

O cabo de rede blindado é composto por uma camada metálica (geralmente uma malha ou uma folha de alumínio, ou ambos), que envolve total ou individualmente os pares de fios trançados dentro do cabo. Essa camada age como uma “Gaiola de Faraday” em miniatura, interceptando as ondas de interferência antes que elas atinjam os fios internos e distorçam o sinal de dados.

Para que serve a blindagem nos cabos de rede?

A blindagem do cabo de rede, tem a função principal de proteger o sinal de dados que passam pelos pares, contra interferências eletromagnéticas (EMI) e radiofrequência (RFI) externas. A malha ou capa de alumínio enrolada nos cabos de rede, atua como um escudo físico, impedindo que ruídos elétricos externos indutivos — reduzam a qualidade do sinal que está sendo transmitido pelos fios de cobre internos.

Por que o cabo de rede tem os pares trançados?

Os fios internos do cabo de rede são trançados para reduzir a interferência eletromagnética, tanto a gerada externamente quanto a gerada pelos próprios fios do cabo de rede.

Qual é a espessura dos fios internos do cabo de rede?

A espessura dos fios internos de um cabo de rede é padronizada e medida na escala determinada AWG (American Wire Gauge), que é a bitola padrão americana. A espessura padrão para a maioria dos tipos de cabos de rede RJ 45 usados hoje, como Cat5e e Cat6, é de 24 AWG.

É importante notar que, na escala AWG, quanto menor o número, mais grosso é o fio.

Alguns tipos de cabos de rede com categoria superior, como o Cat6A, e cabos de instalação de alta performance utilizam 23 AWG. A bitola do fio é um pouco mais grossa (aproximadamente 0,57 mm), o que ajuda a reduzir a atenuação do sinal em longas distâncias e é ideal para aplicações de Power over Ethernet (PoE), pois dissipa melhor o calor. 24 AWG: Este é o padrão mais comum. Corresponde a um diâmetro de aproximadamente 0,51 mm. 26 AWG: Fios mais finos como 26 AWG, são geralmente utilizados na confecção de patch cords (cabos curtos de conexão ou jampeamento) possuem menor comprimento, pois a perda de sinal não é um fator crítico em distâncias curtas.

Ferramentas para medir a bitola ou grossura do fio do cabo de rede.

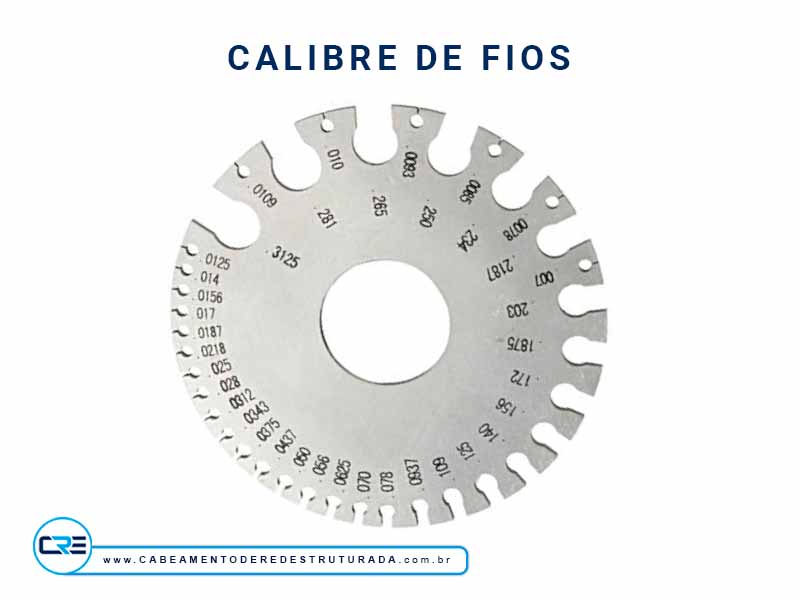

Para medir a bitola ou a grossura do cabo de rede, podemos usar o medidor de fios ou o paquímetro. O nome desta ferramenta é fieira ou calibre de fios.

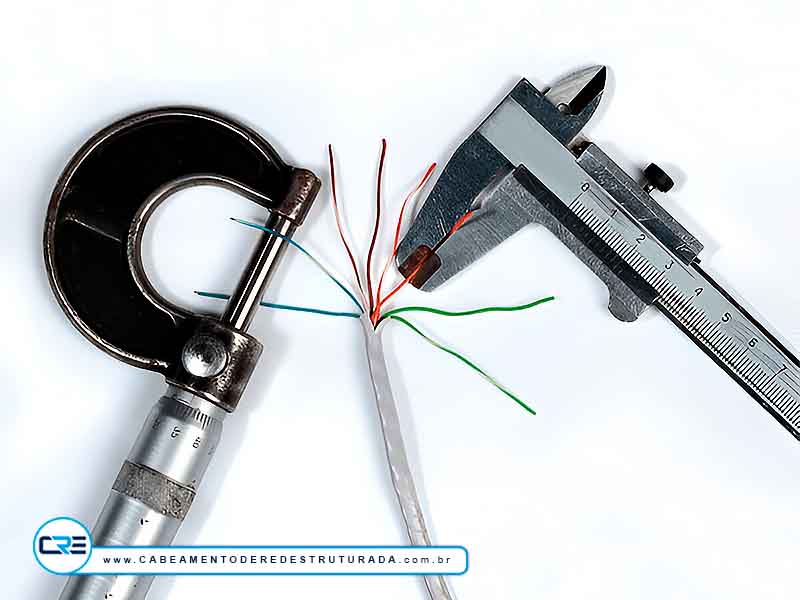

Pode-se medir também a bitola do cabo de rede com paquímetro ou micrômetro.

Utilidade do divisor interno do cabo de rede.

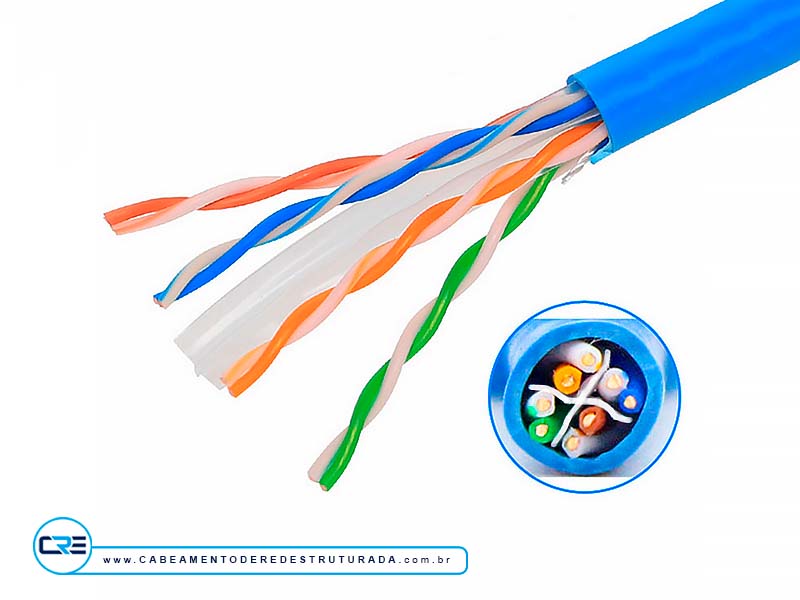

Da categoria 6 em diante, todos os cabos de rede, possuem um divisor interno, ele tem o formato de x e divide em 4 partes com 2 pares cada parte dentro do cabo de rede. Os únicos cabos de rede que não possuem esse divisor são os cabos Cat5 e Cat5e. Da categoria 6 em diante, todos os cabos de rede possuem este divisor de plástico.

A utilidade do divisor interno desses tipos de cabo de rede, também conhecido como spline ou cruz de plástico, reduz o efeito de Crosstalk (diafonia) e ajuda a manter o posicionamento dos pares, evitando que fiquem entrelaçados, reduzindo interferências internas, isso é fundamental para o alto desempenho, alcance maiores de distância e a velocidade de transferência dos dados no cabo de rede.

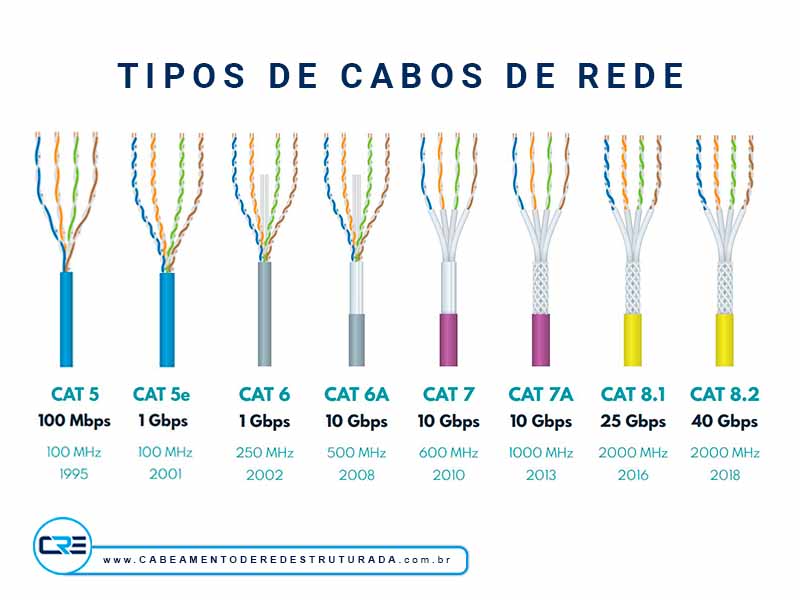

Tipos e modelos de cabo de rede detalhado

1- Cabo de rede Cat5.

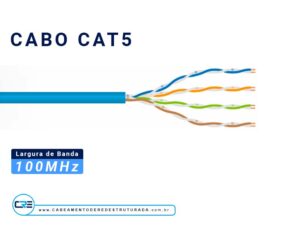

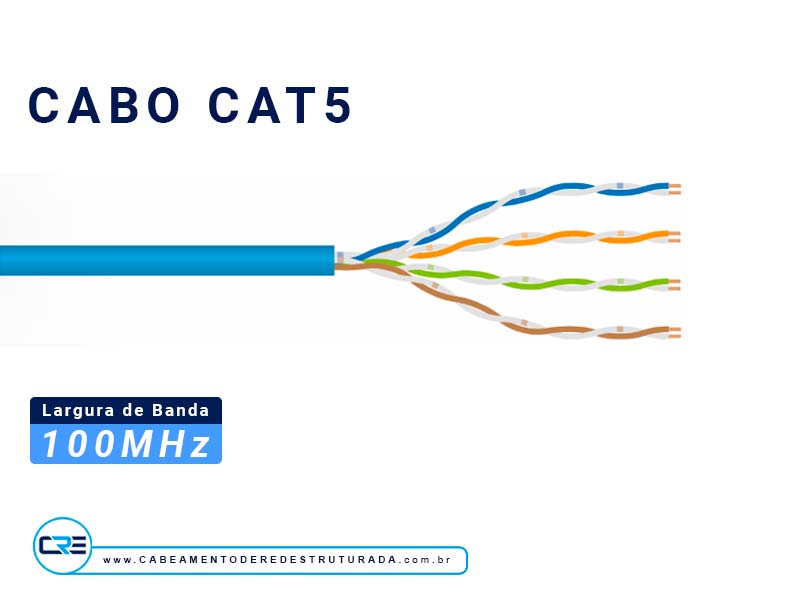

O cabo de rede Cat5 (Categoria 5), é a quinta geração de cabos Ethernet, continuou a estrutura de 4 pares trançados, foi o primeiro a usar o padrão Ethernet 100Base-T mais comum em 1995.

A frequência do sinal do cabo de rede CAT5 aumentou de 20 MHz para 100 MHz, podendo atingir uma largura de banda de 100 Megabits por segundo em distância de até 100 metros de comprimento. A geração categoria 5 surgiu com o boom da internet, entre 1995 a 2001, o que a tornou o padrão de cabo Ethernet mais conhecido da história.

Um dos primeiros cabos de rede utilizados, o cabo de rede cat5 (Categoria 5) é um tipo de cabo de rede com par trançado que foi amplamente utilizado no passado para redes de computadores. Ele foi o antecessor do Cat5e e é considerado obsoleto para novas instalações. Os principais motivos para o cabo de rede Cat5 não ser mais utilizado, é sua limitação em relação à interferência e à velocidade.

O cabo de rede Cat5, não foi projetado para lidar com o fenômeno de crosstalk (interferência entre os pares de fios) de forma tão eficiente quanto o cabo de rede Cat5e por exemplo. Embora tecnicamente possua largura de banda de até 100Mhz, suporte velocidade de 1 Gbps em distâncias muito curtas (25 metros) e de 100Mbps em distâncias mais longas (50 metros), sua performance não é garantida e não atende aos requisitos mínimos de certificação de redes para velocidades de 1Gbs. O conector utilizado neste tipo de cabo de rede é o conector RJ45.

2- Cabo de rede Cat5e.

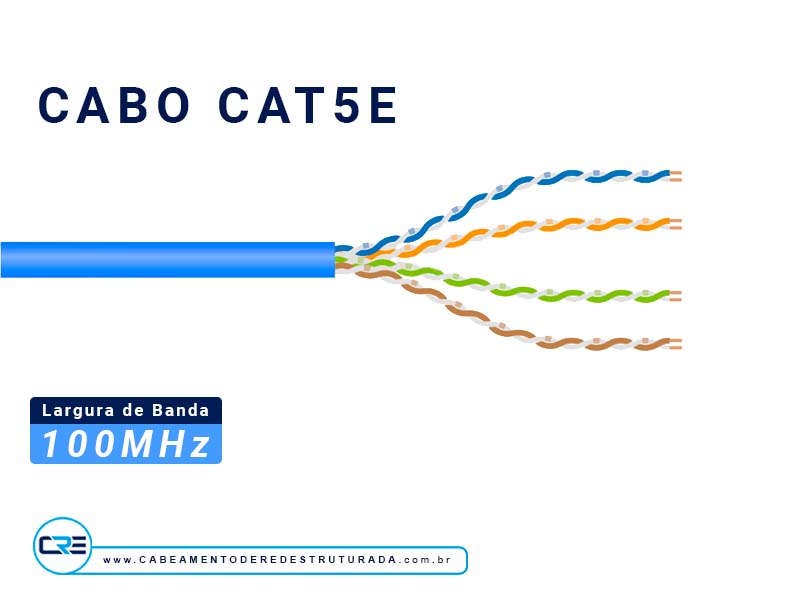

O cabo de rede Cat5e é a versão aprimorada da quinta geração de cabos Ethernet (Cat5). Ele foi criado para resolver as limitações do Cat5, abrindo caminho para a nova era da internet de alta velocidade. Enquanto o Cat5 era limitado a 100 Mbps, o Cat5e foi o primeiro cabo a conseguir alcançar o padrão de 1 Gigabit por segundo (1 Gbps), garantindo essa velocidade em distâncias de até 100 metros. A mágica do cabo de rede Cat5e, não estava em sua largura de banda (que permaneceu em 100 MHz), mas sim em sua estrutura e construção física. Ele foi projetado para eliminar a interferência entre os pares de fios (crosstalk), permitindo que o sinal de 1 Gbps viajasse de forma limpa e confiável por toda a sua extensão. Graças à sua compatibilidade com o conector RJ45 e à sua confiabilidade, o Cat5e se tornou a base para a maioria das redes LAN modernas, tornando as conexões de alta velocidade mais acessíveis para todos.

3. Cabo de rede Cat6.

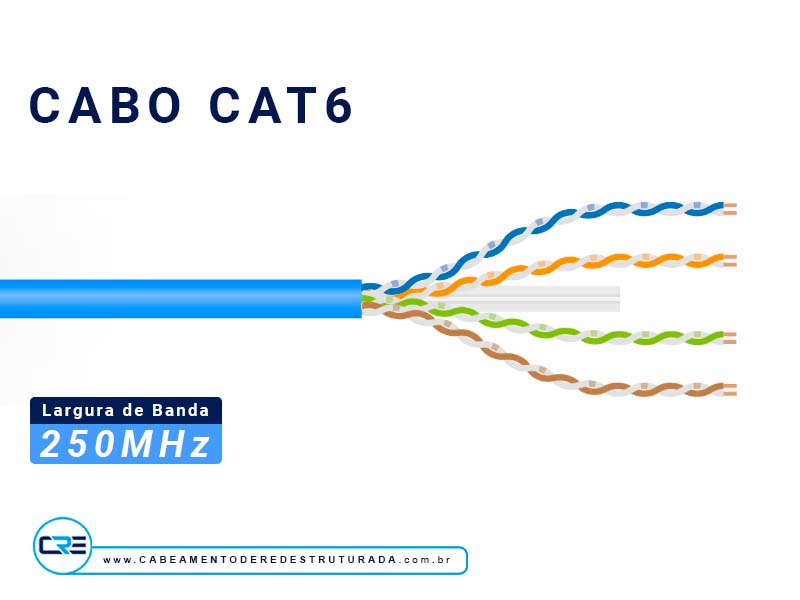

Com largura de banda de 250Mhz e velocidade de até 1Gbps — o cabo de rede Cat6 (Categoria 6) é a sexta geração de cabos de par trançado com avanço significativo em relação ao Cat5e. Este tipo de cabo de rede foi projetado para suportar velocidades de rede mais altas e para ter um desempenho superior em ambientes com mais interferência. O cabo Cat6, é atualmente o tipo de cabo de rede padrão, recomendado para a maioria das novas instalações comerciais, industriais e residenciais. A Categoria 6 (Cat6), a sexta geração de cabos Ethernet, introduziu uma das mudanças físicas mais cruciais na estrutura e construção do cabo. A principal inovação do Cat6 foi a inclusão de um divisor central em forma de cruz, que isola os quatro pares de fios de cobre, reduzindo a diafonia (crosstalk). Além disso, o cabo de rede Cat6 utiliza pares de fios com torções mais apertadas do que o Cat5e, que contribui ainda mais para a sua resistência a interferências. Enquanto o Cat5e operava a 100 MHz, o Cat6 aumentou essa frequência para 250 MHz, o que lhe conferiu maior capacidade de transmissão de dados. Essa melhoria de engenharia permite que o Cat6 suporte a velocidade de 1 Gigabit por segundo (Gbps) em sua distância máxima padrão de 100 metros. Em cenários de alta demanda, ele também pode ser utilizado para redes de 10 Gbps, mas com um alcance limitado a 50 metros (com condutores em cobre 100% puro).

4. Cabo de rede Cat6a.

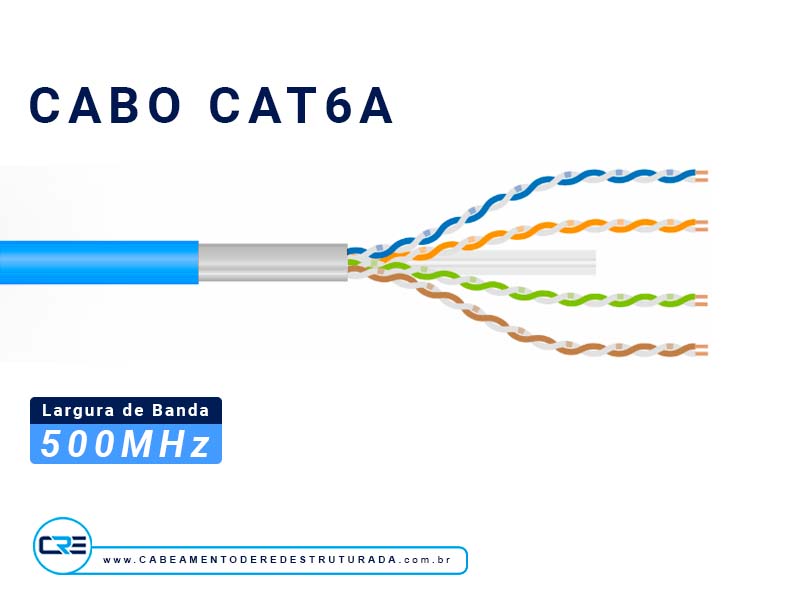

Com largura de banda de 500Mhz, o cabo de rede Cat6A (Categoria 6a, onde o “A” significa “Augmented” ou “Aumentado”) é um tipo de cabo de rede com versão aprimorada e de alta performance do cabo Cat6. Ele foi projetado para ser o padrão de fato para redes de até 10Gbps, suportando maior alcance em longa distância, superando a principal limitação do Cat6 — isso se deve ao fato da espessura do cabo ser maior com 23AWG, da quantidade de trança dos pares, do divisor dos pares interno e da capa de alumínio que envolve todos os pares juntos. Lançado no final de 2008, o cabo de rede Cat6A (Categoria 6 Aumentada) é a evolução do Cat6, projetado para resolver a sua principal limitação. Enquanto o Cat6 só conseguia alcançar 10 Gbps em distâncias curtas (até 55 metros), o Cat6A foi o primeiro cabo de rede a garantir o padrão Ethernet 10GBase-T em sua distância total de 100 metros. Para atingir essa performance, o Cat6A dobrou a largura de banda de seu antecessor, operando a uma frequência de até 500 MHz. Estruturalmente, ele manteve o divisor central, mas foi aprimorado com uma blindagem mais robusta para combater o Alien Crosstalk (a interferência de cabos vizinhos em ambientes de alta densidade). O Cat6A se tornou a escolha preferencial para aplicações de missão crítica em data centers e redes de backbone, mantendo a compatibilidade e a facilidade de uso do conector RJ45.

5. Cabo de rede Cat7.

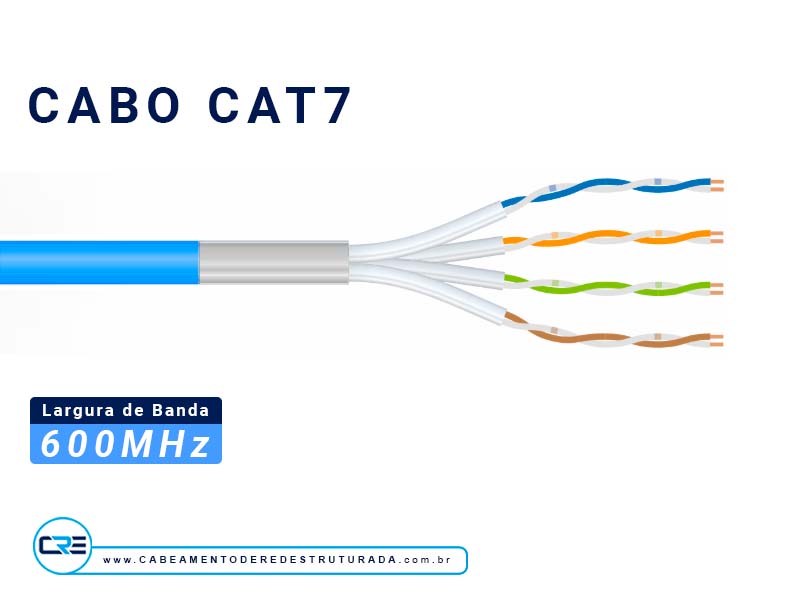

Com largura de banda de 600Mhz, o cabo de rede Cat7 (Categoria 7) é um tipo de cabo de rede com par trançado, projetado para redes estruturadas que exigem altíssimo desempenho, com velocidades e larguras de banda superiores às do Cat6A. No entanto, é um produto com um histórico particular de padronização, o que o torna menos comum em mercados como o brasileiro. Com velocidade de até 100Gbs em distâncias curtas e até 40Gbs em distâncias maiores, sua estrutura possui blindagem mais robusta. Possui blindagem individual dos 4 pares de fios em folha de alumínio e blindagem em malha que envolve todos os pares, este cabo de rede é do tipo S/FTP. O cabo de rede Cat7, a sétima geração de cabos Ethernet, foi projetado para ter altíssimo desempenho, superando o Cat6A em termos de frequência e blindagem. Sua norma, desenvolvida pela ISO/IEC, introduziu mudanças importantes na contrução e sua estrutura. O Cat7 é principalmente diferente do Cat6A por três motivos principais: 1- Blindagem obrigatória: O cabo de rede Cat7 é sempre um cabo blindado. Ele possui uma blindagem interna obrigatória em cada par trançado, além de uma blindagem geral ao redor de todos os pares, o que o torna extremamente resistente a interferências externas e internas. 2- Frequência aumentada: O cabo de rede Cat7 trabalha com frequência de operação para até 600 MHz, um salto significativo em relação aos 500 MHz do Cat6A, o que permite maior capacidade de transmissão de dados. 3- Velocidade e alcance: O cabo de rede Cat7 mantém a capacidade de suportar o padrão 10GBase-T, ou seja, uma velocidade de 10 Gigabits por segundo, em sua distância total de 100 metros. Um ponto crítico a ser compreendido é o conector. A norma oficial do Cat7 exige o uso de conectores específicos (como GG45 e TERA), que foram projetados para complementar sua alta performance e não são compatíveis com o conector RJ45 padrão. Embora cabos Cat7 sejam vendidos com conectores RJ45 para compatibilidade, essa prática pode comprometer o desempenho máximo da categoria. O Cat7 é utilizado principalmente em data centers e ambientes profissionais de alta densidade. No entanto, sua utilização não é generalizada, especialmente no mercado sul americano, que segue a norma TIA/EIA e prioriza o Cat6A para 10 Gbps e o Cat8 para velocidades superiores.

6. Cabo de rede Cat7A

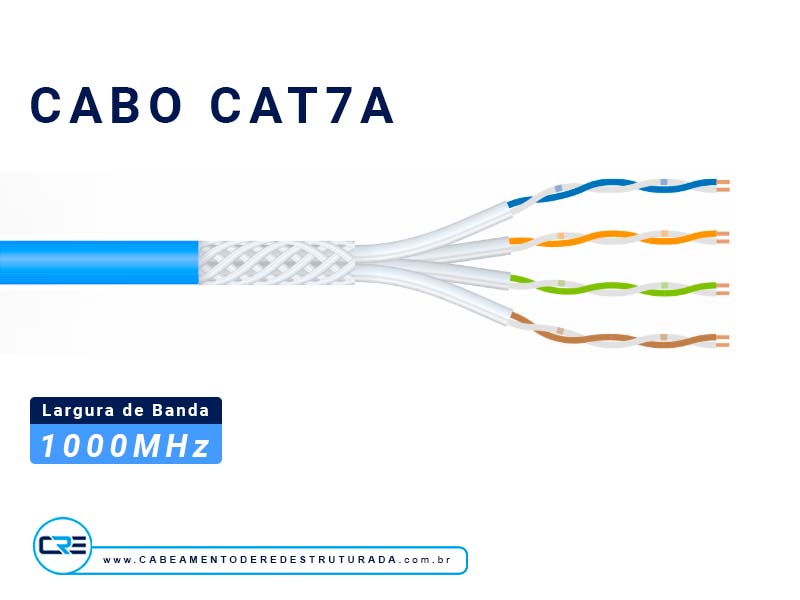

O cabo de rede Cat7A (Categoria 7 Aumentada) é a versão mais avançada do Cat7. Ele foi projetado para elevar a frequência e velocidade a patamares ainda mais altos, com foco em aplicações que exigem o máximo de desempenho. As características que o diferenciam são: Frequência Elevada: O Cat7A atinge uma frequência impressionante de 1000 a 1200 MHz, um grande salto em relação aos 600 MHz do Cat7. Velocidades de Ponta: Essa largura de banda estendida permite que o Cat7A suporte velocidades de 40 Gigabits por segundo em distâncias de até 55 metros. Em casos de distâncias muito curtas (até 15 metros), ele pode até mesmo suportar 100 Gigabits por segundo. É fundamental entender que o padrão Cat7A, assim como o Cat7, é definido pela ISO/IEC e não é reconhecido pela TIA/EIA. Além disso, a norma Cat7A foi concebida para utilizar conectores específicos e de alta performance, como o TERA e o GG45, que são projetados para lidar com as altas frequências de forma eficiente. Embora alguns cabos sejam comercializados com conectores RJ45 para conveniência, essa prática não garante o desempenho total do padrão Cat7A e compromete a sua capacidade máxima. Devido à sua complexidade, alto custo e falta de padronização global, o Cat7A é um produto de nicho, usado quase exclusivamente em data centers e ambientes profissionais que precisam de velocidades extremas e que utilizam os conectores e equipamentos compatíveis.

6. Cabo de rede Cat8

Lançado em 2016 pela TIA (Telecommunications Industry Association), o cabo de rede Cat8.1 marcou um novo patamar de velocidade para cabos de cobre. O objetivo do Cat8 não é substituir o Cat6A em redes locais comuns, mas sim ser a solução de cabeamento de cobre para redes de altíssima velocidade em curtas distâncias, por exemplo em data centers. O Cat8 é capaz de transferir dados a 25 Gbps e 40 Gbps, mas com uma limitação de distância máxima de apenas 30 metros. Essa velocidade e distância são ideais para conectar servidores a switches dentro de um mesmo rack. Existem duas versões do Cat8, definidas pela norma ISO/IEC: 1- Cat8.1: Esta versão é compatível com o conector RJ45 padrão, o que permite sua fácil integração em infraestruturas existentes.

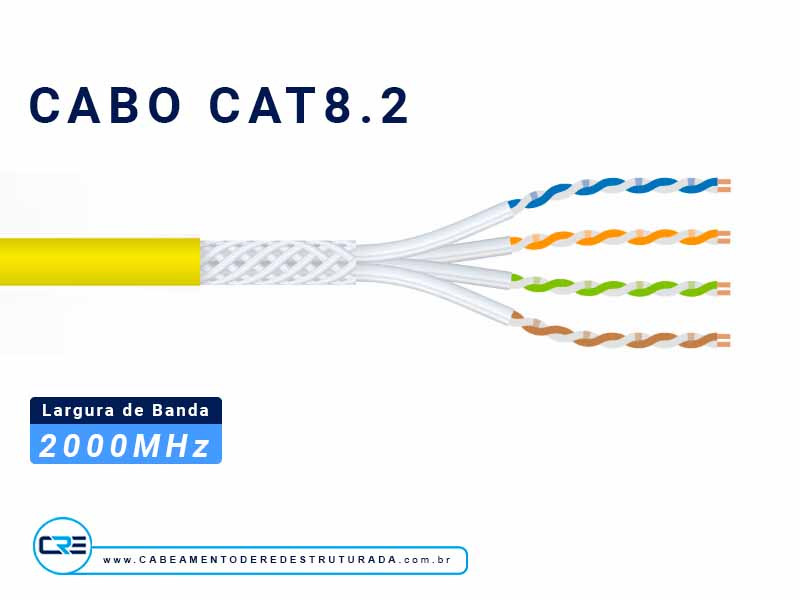

2- Cat8.2: Esta versão não utiliza conectores RJ45, são utilizados conectores como os TERA ou GG45, que oferecem um desempenho superior em termos de blindagem e atenuação.

Devido à sua alta performance e ao seu alto custo, o Cat8 é um produto de nicho, usado exclusivamente em data centers e ambientes profissionais onde a demanda por velocidade é extrema em curtas distâncias. Ele não é uma opção prática ou econômica para uso residencial ou comercial padrão.

7. Cabo de rede de fibra óptica

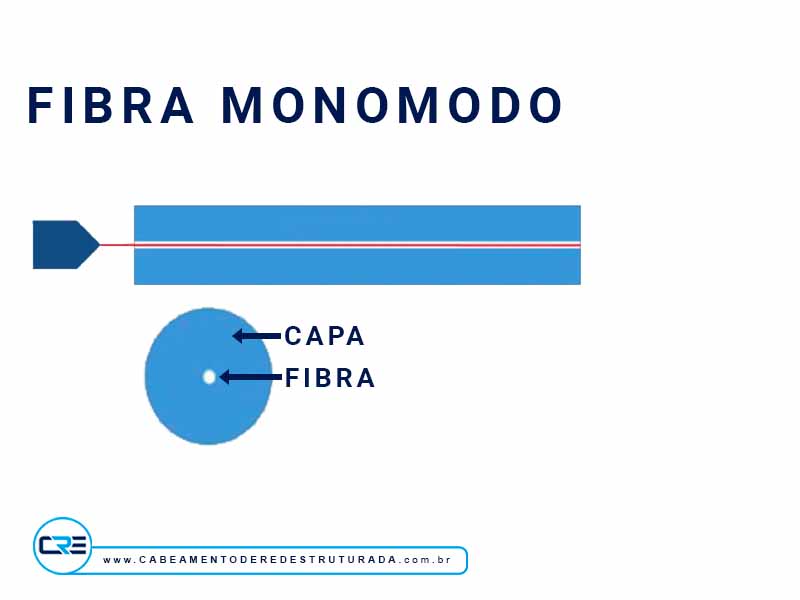

Meio confuso em torno da tecnologia de cabeamento de fibra óptica, é a diferença entre Fibra Monomodo (SMF) e Fibra Multimodo (MMF). A escolha entre fibra monomodo e multimodo é uma decisão crítica que impacta significativamente o desempenho, o custo e a escalabilidade da rede. Esses dois tipos de fibra, embora semelhantes em princípio básico, diferem fundamentalmente em seu design e capacidades, resultando em vantagens e limitações distintas em diversas aplicações. A fibra monomodo possui núcleo estreito e único caminho óptico, foi projetada para transmissão de longa distância e alta largura de banda.

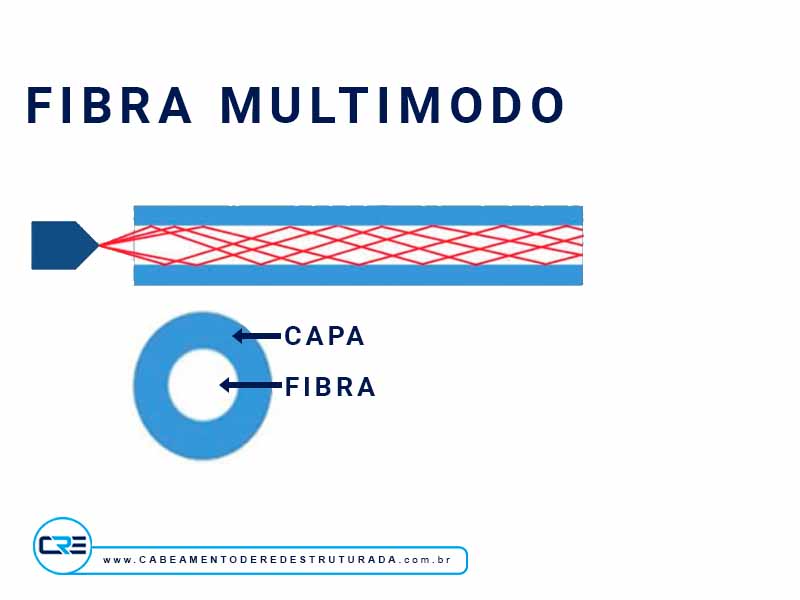

Já o cabo de fibra multimodo, com um diâmetro de núcleo maior e múltiplos caminhos ópticos, oferece soluções econômicas para transferência de dados de curto alcance e alta velocidade em ambientes localizados.

A diferença entre esses dois cabos de rede de fibra óptica, vai além da construção e estrutura física. Inclui diferenças na propagação da luz, na dispersão modal e nos tipos de fontes de luz e detectores empregados. Esses fatores, em conjunto, influenciam a capacidade de largura de banda da fibra, a distância de transmissão e o custo geral do sistema de rede com fibra óptica. Cabo de fibra óptica externo tipo Drop

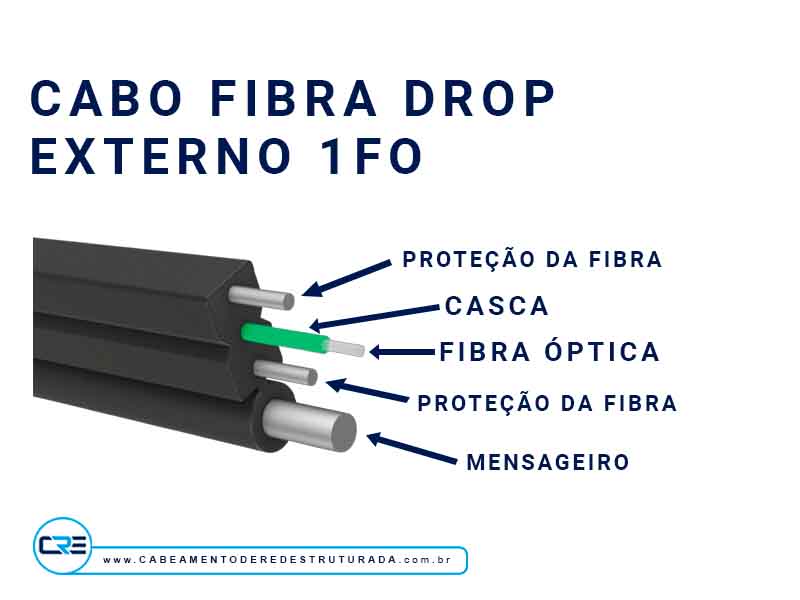

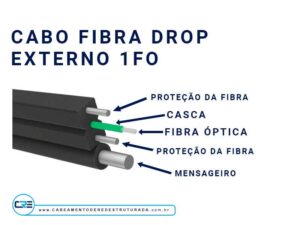

O cabo de fibra óptica externo do tipo Drop, foi desenvolvido para suportar sol e chuva. Ele pode ficar suspenso e esticado graças ao mensageiro que é um arame interno mais espesso comparado aos seus arames de proteção.

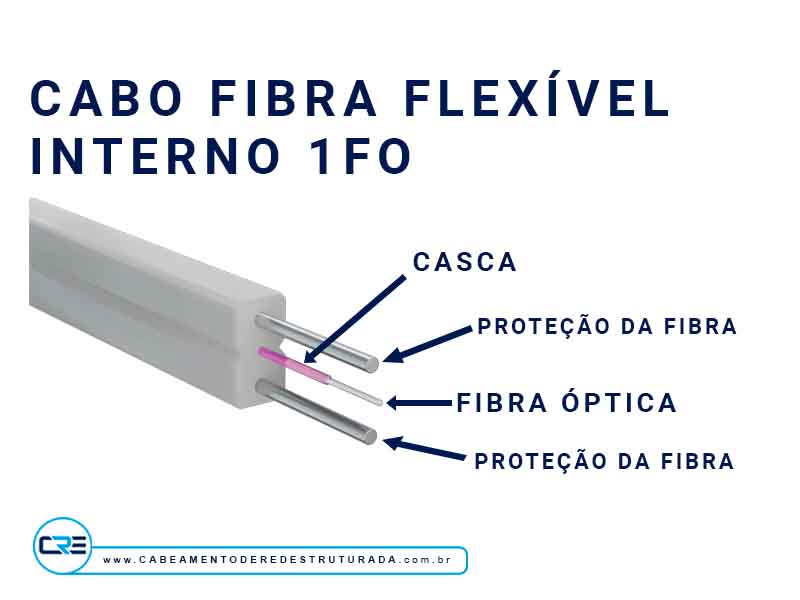

Já o cabo de fibra óptica interno flexivel ( low friction), foi projetado para ser instalado em ambientes internos. A principal diferença entre o cabo de fibra óptica drop externo para o cabo de fibra interno, é a ausência do mensageiro, tornando-o mais flexível, possibilitando a passagem em conduítes e eletrodutos internos.

Como saber se o cabo de rede é de qualidade?

Para saber se o cabo de rede é de qualidade, a primeira coisa a verificar é o selo de certificação do Inmetro, ABNT, Anatel e ISO 9001. Em segundo lugar é muito importante saber se o condutor é composto de cobre 100% puro. Com esses requisitos verificados, podemos afirmar que o cabo de rede é de qualidade, pois passou em testes severos de certificação de cabeamento de redes. Se a marca escolhida não tiver estes requisitos fuja, pois pode trazer sérios prejuízos.

Existe falsificação de cabos de rede?

Infelizmente sim, existe e é mais comum do que você imagina, a polícia trabalha sério para combater este tipo de prática de falsificação de cabos de redes. Por isso evite comprar de locais que você não conhece, de preferência evite lojas online, compre em lojas físicas ou fornecedor de cabos de redes especializado que forneça nota fiscal do produto.

Como saber se o cabo de rede é verdadeiro ou falso?

Existem vários testes para examinar a integridade do cabo de rede, isso só pode ser feito por um profissional experiente e qualificado. Um dos testes mais simples é passar o estilete no cabo para raspar a superfície, se o núcleo dele ficar cinza prateado, a alma do cabo é de alumínio, ou seja, não é 100% cobre e isso pode impactar seriamente no desempenho da velocidade da sua rede, pois o alumínio não é um condutor eficiente quanto o cobre. Os fabricantes fazem isso para reduzir os custos e baratear o produto, pois o alumínio é bem mais barato do que o cobre.

Qual é a melhor marca de cabo de rede?

Qual é o melhor cabo de rede? Uma pergunta frequente que fazem para nossa equipe e a resposta é depende — infelizmente não é possível apontar uma única marca de cabo de rede como a “melhor” de forma absoluta, existem várias marcas de confiança que produzem cabo de rede de qualidade disponíveis no mercado. A escolha do melhor cabo de rede, vai depender da aplicação, do orçamento e dos requisitos específicos do seu projeto. No entanto, é possível listar algumas marcas de cabo de rede que são consistentemente reconhecidas no mercado brasileiro e internacional pela alta qualidade, confiabilidade e conformidade com as normas técnicas — inclusive são marcas utilizadas constantemente pelo time de profissionais da CRE que são Commscope, Furukawa, Nexans, Siemon e Panduit.

Como escolher o cabo de rede ideal?

A escolha do cabo de rede ideal para o seu projeto depende de uma série de fatores, incluindo a aplicação, o desempenho desejado e o orçamento disponível.

A melhor opção é aquela que equilibra esses elementos de forma inteligente, com análise e estudos.

Considere as seguintes recomendações com base no tipo de projeto de rede que vai executar:

1. Para projetos com orçamento limitado (Pequenos escritórios)

Se a sua rede é pequena (como a de uma sala comercial ou um pequeno escritório) e você busca uma conexão confiável e com a velocidade atual do mercado, o cabo Cat5e é a escolha mais econômica. Ele oferece a velocidade padrão de 1 Gbps, que é mais do que suficiente para navegação, streaming e a maioria das tarefas do dia a dia.

2. Para projetos com visão de futuro (redes de 1 a 10 Gbps)

Se a sua rede é mais robusta, com múltiplos equipamentos, ou se você deseja um investimento que mantenha sua infraestrutura atualizada por muitos anos, o Cat6 é a solução ideal. Ele tem um custo levemente superior ao Cat5e, mas oferece maior resistência a interferências e a capacidade de suportar velocidades de 10 Gbps em distâncias curtas. É o melhor custo-benefício para quem busca longevidade e alta performance.

3. Para projetos de alto desempenho e longa distância.

Se o seu projeto exige o máximo de velocidade e a transmissão de dados por longas distâncias (acima de 100 metros), como em data centers ou na interconexão de edifícios, a fibra óptica é a única solução viável. É a tecnologia mais rápida e robusta disponível, capaz de suportar velocidades de 10 Gbps, 40 Gbps e até 100 Gbps. No entanto, é importante saber que a fibra óptica tem um custo inicial de implantação e de equipamentos muito mais elevado do que o cabeamento de cobre.

4. Para novas Instalações Residenciais

Para “preparar sua casa para o futuro” e garantir que a rede suporte as velocidades de internet e a demanda de dados dos próximos anos (streaming 4K/8K, jogos online, dispositivos de casa inteligente), o ideal é já trabalhar com cabo de rede Cat6 ou fibra óptica. 5. Para ambientes corporativos industriais. Para cabeamento de rede em ambiente industrial, onde possuem alta incidência de interferências via indução elétrica ou rádio frequência, o ideal é trabalhar com cabo Cat6A blindado, eliminando riscos de baixa performance, perca de velocidade ou oscliações na rede.

Como saber qual é o tipo do cabo de rede?

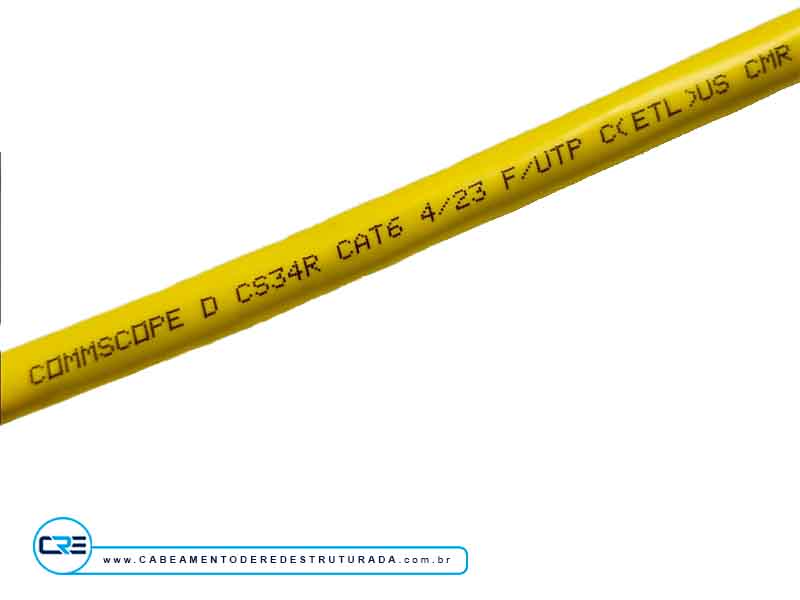

Para saber qual é o tipo de cabo de rede, basta verificar os dados gravados na etiqueta de identificação na caixa do cabo de rede. Caso não tenha mais a caixa, basta olhar no próprio cabo, os fabricantes gravam os dados como a categoria do cabo, a marca o tipo e a metragem do cabo de rede.

Cabo de rede para ambiente externo.

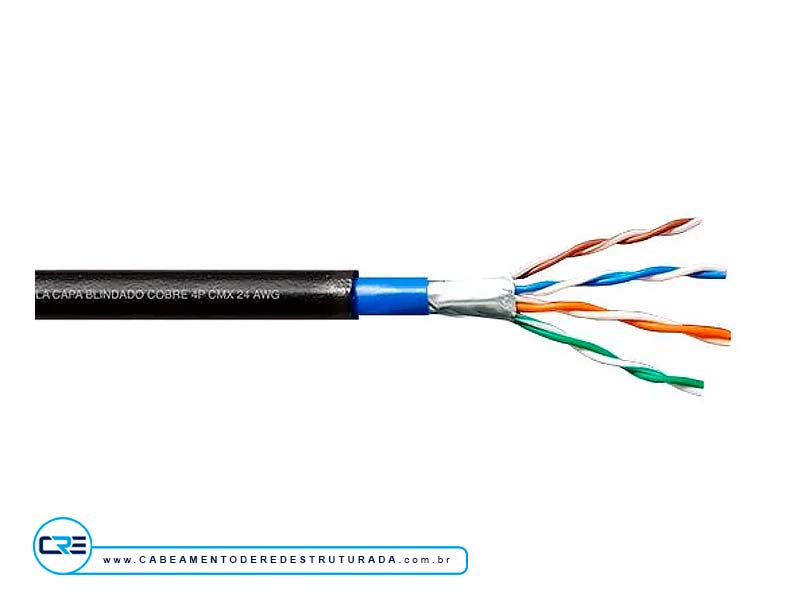

Se for necessário passar o cabo de rede em ambiente externo, considere usar um cabo que tenha uma capa de proteção extra, ela protege do sol, calor, chuvas e umidade — mesmo que seja passado por dentro de tubulações ou conduítes.

Conectores RJ45 para cabo de rede.

Diferença entre conectores RJ45 do cabo de rede Cat5e e Cat6.

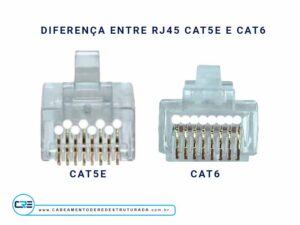

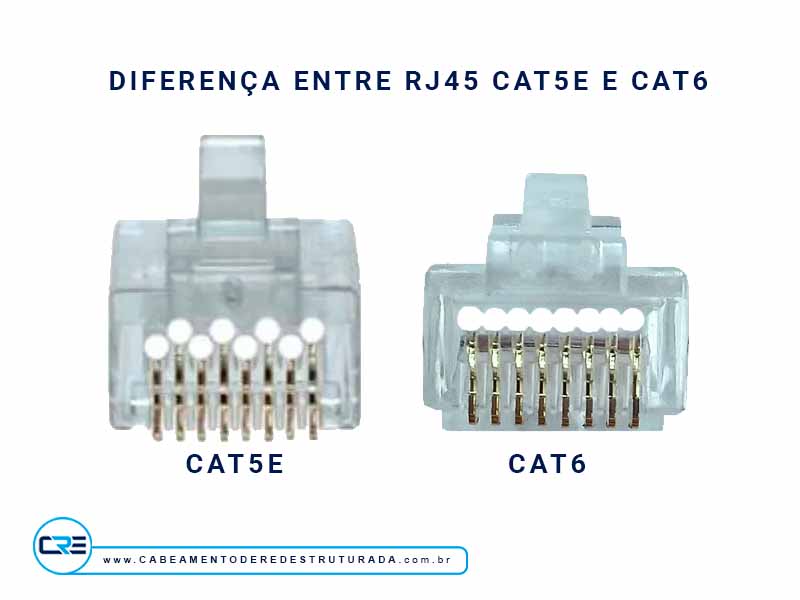

A construção e estrutura dos conectores Cat5e e Cat6 é diferente. O conector RJ45 Cat6, possui maior espaço entre as conexões para que o cabo de rede Cat6, atinja seu desempenho superior, observe na imagem abaixo:

Conector RJ45 blindado.

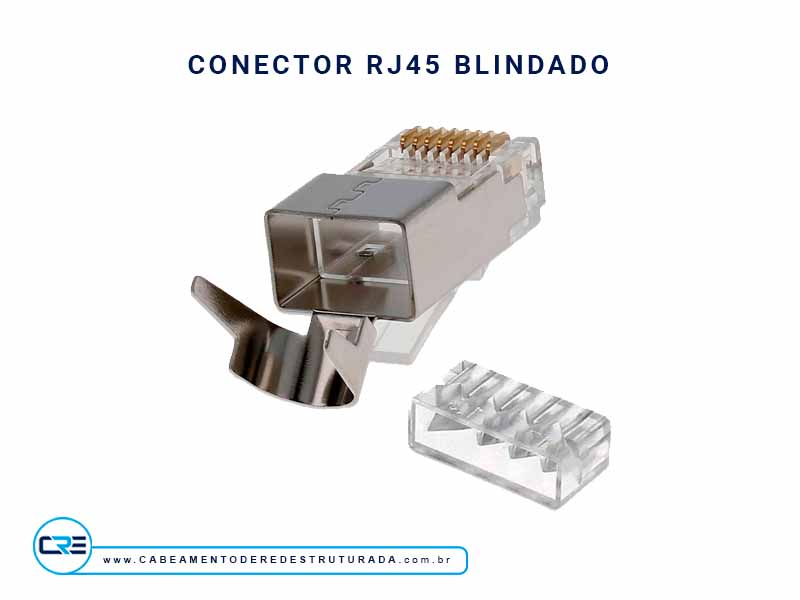

O conector RJ45 blindado, é utilizado em projetos de cabeamento de rede com blindagem, onde é feito um aterramento separado conectado no rack, equipamentos de rede e cabeamento. O aterramento é muito importante para evitar queima dos equipamentos por descarga elétrica, raios ou interferências por indução ou rádio frequência.
